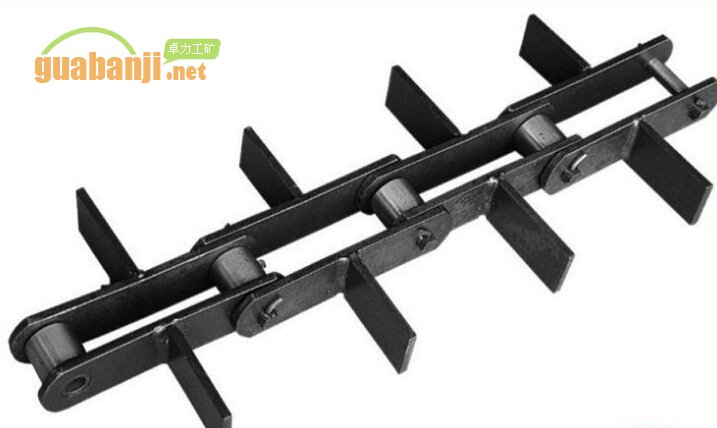

刮板機鏈條

埋刮板鏈條匯總

來源：本站 發布時間：2019-06-19 訪問量：1495
埋刮板輸送機鏈條

U型埋刮板鏈條
刮板鏈條材質為45＃澆鋼（失臘精密鑄造一次成型）可根據輸送物料的特點和要求，選用適當?shù)男问胶鸵?guī)格，其型號規格見下表
　
規格 孔徑 規格 孔徑
96*69*125 Φ18 198*116*125 Φ20
105*73*100 Φ12 220*120*160 Φ20
105*73*125 Φ18 220*140*160 Φ25
120*80*125 Φ18 268*140*160 Φ22
140*105*125 Φ18 268*106*125 Φ18
145*110*100 Φ14 280*100*180 Φ20
158*106*125 Φ20 290*120*125 Φ18
180*113*125 Φ18 300*185*200 Φ25
185*105*125 Φ18 368*140*200 Φ25
185*120*125 Φ18 600*280*200 Φ25


　
GL型帶滾珠刮板鏈條
　
   刮板鏈條材質為45＃澆鋼（失臘精密鑄造一次成型）可根據輸送物料的特點和要求，選用適當?shù)男问胶鸵?guī)格，其型號規格見下表
　
規格 滾珠 軸銷
中心距 寬 高 D d b L Φ
80 105 36 26 16 25 65 16
100 108 36 28 16 26 65 16
100 120 36 24 12 20 60 12
100 140 38 28 16 22 62 16
125 160 38 30 16 26 72 16
125 176 38 30 16 26 72 16
100 184 28 24 14 24 65 14
160 218 45 34 20 32 80 20
125 368 60 42 25 36 86 25

　
T型水平刮板鏈條

規格 孔徑 規格 孔徑
96*32*125 Φ16 200*40*125 Φ18
105*36*125 Φ16 220*40*160 Φ18
105*34*100 Φ16 270*50*200 Φ22
120*34*100 Φ16 278*42*160 Φ20
140*25*100 Φ16 300*42*200 Φ18
140*30*125 Φ18 330*60*200 Φ25
160*36*125 Φ18 368*60*200 Φ25
180*36*125 Φ18 370*45*160 Φ22
200*30*125 Φ18 380*46*200 Φ18

 HL型斗式提升機鏈條 44#刮板機鏈條
型號規格 axbxBxA
a b B A
67＃ 100 40 42 58.6
80＃ 105 50 52 80

主要用途：糧油、礦山等提升設備
品名 規格 最小破斷負荷 說明
滲碳鏈 高強度鏈
圓環鏈 Φ14*50*（5環、7環） 65 110 用于HL型斗提
Φ18*50*（7環、9環、11環） 125 190 用于HL型斗提
Φ18*64*（5環、7環） 125 190 用于HL型斗提
Φ22*86*7環 185 320 用于HL型斗提
Φ26*92*9環 250 390 用于HL型斗提
鏈環鉤 Φ14*50*M12 65 110 用于HL型斗提
Φ18*50*M14 125 190 用于HL型斗提
Φ18*64*M14 125 190 用于HL型斗提
Φ22*86*M18 185 320 用于HL型斗提
Φ26*92*M20 250 390 用于HL型斗提

◆ TB刮板鏈條
主要用途：糧油、礦山等提升、輸送設備
型號 節距 滾子外徑 內鏈節內寬 銷軸直徑 銷軸長度 鏈板寬度 極限拉伸載荷 說明
TB160 101.6 26.5 26 11.5 70 34.8 11000 　
TB250 152.4 35 36.5 15.5 90 50 24000 　
TB350 152.4 35 36.5 15.5 90 50 24000 　
TB450 200 41 51.8 19.1 120 60 36600

◆ 埋刮板輸送機爪鏈
規格 銷軸孔徑 說明 規格 銷軸孔徑 說明
96*68*125 Φ16 　 198*116*125 Φ18 　
105*73*100 Φ16 　 220*140*160 Φ20 　
140*105*125 Φ16 　 268*140*160 Φ20 　
145*110*100 Φ16 　 295*178*160 Φ20 　
160*106*125 Φ18 　 190*140*160 Φ20 　
180*115*125 Φ18 　 370*150*200 Φ25

◆ 提升機鏈輪
鏈輪有輸送機鏈輪，斗式提升機鏈輪及各種規格傳動鏈輪，品種齊全，鏈輪的材質有鑄鋼件、45＃鋼鉚制而成、鍛鋼件及45＃鋼傳動鏈輪，鏈輪牢固耐用，不易磨損，主要規格見下表：
型號 67＃ 80＃
節距 58.623 80
齒數 13 15 16 18 20 12 15 17 18
頂圓直徑 260 300 320 360 390 336 410 465 485
內孔 50 50 50 50 50 50 50 55 60

◆ 輸送機鏈條
齒數 Z=8 Z=9 Z=10 Z=11
節距 100 125 160 200 125 100 125
頂圓直徑 290 350 440 545 388 341 470
內孔 65 65 70 75 65 65 65
材料 鏈輪片45＃ 芯子HT150

埋刮板輸送機中的刮板鏈條安裝要求：
　　1.埋刮板輸送機安裝時應再次檢查刮板鏈條是否轉動靈活。只有轉動靈活的刮板鏈條方可進行安裝。
　　2.裝入刮板鏈條前應先將所有觀察蓋、頭部和尾部的端蓋板、彎曲段的下蓋板打開（必要是可將水平段、回轉段的上蓋板也打開），尾輪調到拉緊行程的起端，判明刮板鏈條的運行方向（運行方向見施工圖或裝箱說明書的箭頭所示。這對模鍛鏈和雙板鏈尤為重要，切勿裝反），準備好刮板鏈條需要的數量，并應配有少量備件 。
　　3.組裝刮板鏈條時，應根據輸送機的機型、長度和安裝現場的具體條件，確定安裝的辦法和相應的措施。在一般情況下、采用分段的辦法。即將10節左右的刮板鏈條串接為一組，逐組輸送機里安裝，當刮板鏈條繞過頭輪后可用人工盤車帶動。MC和MZ型埋刮板輸送機的刮板鏈條，自上而下吊裝較為方便。當刮板鏈條進入輸送機后，其尾端應用撬杠和結實的繩索拉住，以便串接刮板鏈條后，防止刮板鏈條下滑速度太快而造成事故。
　　刮板鏈條的最后接頭，MS型可在水平中間段的上部即空載部分，予以連接，MC型和MZ型一般在彎曲段的上觀察孔處予以連接。
　　4.刮板鏈條安裝后，應調整拉緊裝置，保持刮板鏈條有適當?shù)乃删o度，不宜太緊或太松，如發現太緊或太松，應在最后接頭處，加入或卸下1～2節刮板鏈條，而后再次進行調整。調整后拉緊裝置尚未利用的行程應不小于全程的50%。
　　5.驅動裝置必須牢固地安裝在基礎或平臺支架上。電動機、減速器的出軸應和輸送機頭部出軸平行，開式鏈傳動的鏈條在安裝前，應先啟動電動機，觀察小鏈輪的轉動方向是否與刮板鏈條的運行方向一致，如旋轉方向有誤，則應在重新連接電源線后，方可安裝傳動鏈條。
